在智能手机摄影竞争进入白热化的当下，影像传感器作为决定画质的核心部件，始终是各大科技巨头的必争之地。此前，苹果公司发布的 “具有高动态范围和低噪点的堆叠像素图像传感器” 专利，已让行业看到其在影像技术领域的自研野心。而近日，一项关于 “全局快门堆叠像素传感器” 的全新专利曝光，更是直接宣告苹果正为手机摄像头打造 “瞬间定格整个场景” 的核心能力 —— 这不仅意味着未来 iPhone 拍摄运动画面将告别模糊与畸变，更将推动消费级手机摄影向专业影像设备的画质标准迈进。
对于普通用户而言，或许难以直观理解 “全局快门” 的价值，但只要回想两个常见场景，就能瞬间 get 到它的革命性意义：当你用手机拍摄高速移动的运动员，画面里的篮球框突然变弯；或是在灯光闪烁的演唱会录制视频，屏幕上频繁出现明暗交错的 “闪烁带”—— 这些令人困扰的问题，根源都在于当前手机普遍采用的 “卷帘快门” 技术。而苹果此次专利所聚焦的全局快门，正是解决这些痛点的关键。
从 “逐行扫” 到 “同时拍”：快门技术的本质差异
要理解苹果这项专利的突破，首先需要厘清两种快门技术的核心区别。我们可以用一个生动的比喻来解释：如果把图像传感器比作一个有无数座位的电影院，每个 “座位” 就是一个像素，拍摄过程就是记录观众（光线）的状态。
- 卷帘快门：相当于检票员从第一排到最后排逐行检票记录，等记录完最后一排时，第一排观众的姿势可能已经变了。反映在实际拍摄中，就是传感器逐行曝光、逐行读取信号。这种方式成本低、结构简单，但在拍摄高速运动物体或处于高频闪烁光源（如 LED 灯）环境时，会出现 “果冻效应”（直线物体变弯曲）、画面抖动、闪烁带等问题。比如拍摄行驶中的汽车，车身可能出现倾斜；录制快速旋转的风扇，扇叶会呈现扭曲的 “残影”。
- 全局快门：则像是电影院突然熄灯，所有观众的姿势被瞬间 “冻结”，之后检票员再慢慢逐行记录。对应的技术原理是，传感器所有像素在同一时刻完成曝光，将光线信号暂时存储，再逐行读取。这种方式能完美避免运动畸变和闪烁问题，拍出的画面边缘更锐利、动态场景更清晰，是专业相机（如单反、电影摄像机）的标配。但它的难点在于，如何在 tiny 的手机传感器像素里，塞进 “临时存储光线信号” 的空间 —— 这正是苹果专利要解决的核心难题。
此前，手机难以普及全局快门，关键瓶颈在于 “空间” 与 “画质” 的矛盾。传统全局快门设计需要在每个像素旁额外增加一个 “存储单元”（相当于给每个座位配一个 “储物柜”），但手机传感器尺寸本就有限（通常比指甲盖还小），额外的存储单元会挤压像素的 “采光面积”，导致进光量减少，画质噪点增加。而苹果的专利，恰恰用 “垂直堆叠” 的思路打破了这一僵局。
三层堆叠像素：苹果的 “垂直空间魔法”

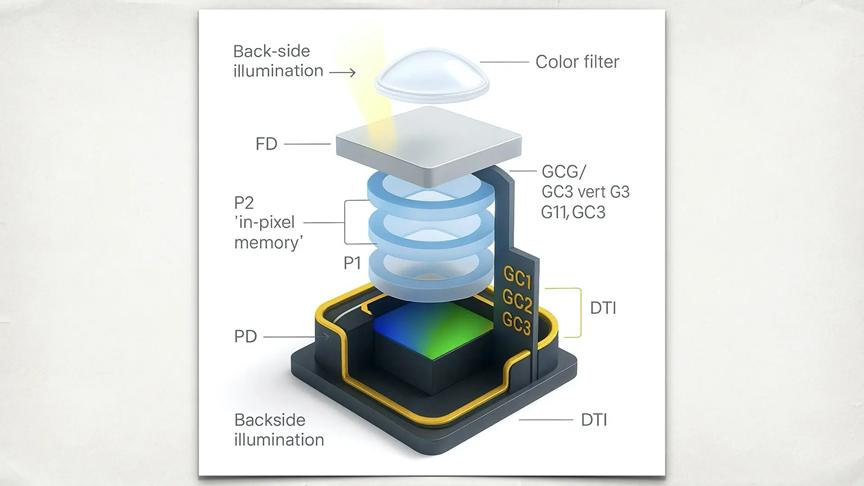

苹果在专利中提出的解决方案，堪称一场 “像素内部的空间重构”。如果把传统像素看作 “单层平房”，苹果则将其设计成了 “三层小楼”，通过垂直空间的利用，在不牺牲采光的前提下，实现了全局快门的核心功能。
这 “三层小楼” 的每一层都有明确分工，共同完成 “瞬间定格 – 临时存储 – 信号转换” 的完整流程：
- 第一层（采光层）：相当于 “阳光房”，核心部件是光电二极管（PD）。在拍摄时，这一层会直接接收外界光线，并将光线转化为电荷信号（就像把阳光转化为电能）。这一层的关键是 “最大化采光面积”，苹果通过垂直堆叠设计，让这一层几乎占据了像素的全部横向空间，确保充足的进光量，为低噪点、高动态范围打下基础。
- 第二层（存储层）：这是苹果专利的 “核心秘密”，相当于每个像素的专属 “等候室”。当需要 “冻结” 画面时，第一层的电荷信号会被同时转移到第二层临时存储 —— 所有像素在同一时刻完成 “曝光结束” 的动作，实现全局快门的核心需求。传统设计中，这个 “等候室” 是横向排列在采光层旁边，会挤占采光空间；而苹果将其垂直放在采光层上方，既不影响进光，又能让每个像素独立存储信号，避免杂散光干扰。更巧妙的是，这一层还承担了 “电荷传输通道” 的功能，在存储完成后，能将电荷有序地传递到第三层，实现 “一空间两用”，让像素结构更紧凑。
- 第三层（转换层）：相当于 “信号加工厂”，包含浮动扩散区（FD）和微型电路。当第二层的电荷信号被逐行读取到这里后，会被转化为数字信号，再传递给图像处理器（ISP），最终生成我们看到的照片或视频。这一层的作用是确保信号转换的准确性，减少噪声干扰，让画面细节更丰富。
为了进一步提升画质，苹果还在这个三层结构中加入了 “防护设计”。比如在第二层（存储层）周围设置防护罩和沟槽，就像给 “等候室” 装上隔音、遮光的门窗，能有效阻挡外界杂散光进入，避免不同像素之间的信号干扰（即 “串扰”）。这意味着，即使在复杂光源环境（如夜景、多色灯光交织的场景）下，拍摄的画面也能保持纯净，色彩更准确，不会出现 “色块污染” 的问题。
此外，专利中还提到，这款传感器还集成了 “背照式照明” 和 “分割像素” 技术 —— 前者通过将电路放在像素背面，进一步增加采光面积；后者则将单个像素拆分为两个子像素，提升自动对焦的精度和速度。这些技术的融合，让这款传感器不仅能实现全局快门，还兼顾了手机摄影对 “高画质”“快对焦” 的核心需求，完全适配智能手机的紧凑机身，而非像传统全局快门传感器那样只能用于笨重的专业设备。
为何这一专利对苹果至关重要？
从行业竞争和用户体验来看，苹果自研全局快门传感器，绝非 “技术炫技”，而是解决当前手机摄影痛点、巩固影像优势的关键一步。
首先，它能彻底弥补 iPhone 在动态拍摄中的短板。长期以来，iPhone 的静态拍照画质备受认可，但在拍摄高速运动场景（如体育比赛、孩子奔跑、宠物玩耍）时，“果冻效应” 和画面抖动一直是用户吐槽的焦点。比如用 iPhone 拍摄快速移动的自行车，车轮可能出现 “变形”；录制跳舞视频时，人物肢体边缘会有模糊的 “拖影”。而全局快门的加入，能让这些场景的拍摄效果媲美专业相机，用户无需刻意 “追焦”，也能拍出清晰、锐利的动态画面。
其次，它将推动手机视频拍摄向 “专业级” 升级。随着短视频、Vlog 的普及，用户对手机视频画质的要求越来越高。当前手机视频的 “闪烁问题” 在特定场景下尤为明显 —— 比如在商场、演唱会等 LED 灯密集的环境中录制，视频画面会出现规律的明暗波动（即 “频闪”），严重影响观感。而全局快门由于所有像素同时曝光，能避免高频光源的 “逐行闪烁”，拍出的视频画面更稳定、亮度更均匀。这对于依赖 iPhone 进行内容创作的用户（如自媒体博主、短视频创作者）来说，无疑是重大利好，甚至可能改变 “手机拍视频只能用于日常记录，专业创作必须用相机” 的行业认知。
再者，从技术战略层面看，这标志着苹果在影像领域从 “整合供应链” 向 “核心技术自研” 的深度转型。此前，iPhone 的图像传感器主要依赖索尼供应，虽然能通过算法优化（如计算摄影）提升画质，但核心硬件的技术路线仍受限于供应商。而此次自研全局快门传感器，意味着苹果能根据自身产品需求（如 iPhone 的机身尺寸、功耗控制、软件生态）定制硬件，实现 “硬件 + 算法 + 软件” 的深度协同。比如，传感器的电荷存储速度、信号读取效率，可以与 A 系列芯片的 ISP 性能、iOS 的相机 APP 功能精准匹配，从而发挥出 1+1>2 的效果。这种 “全栈自研” 能力，将进一步拉大苹果与安卓阵营在影像体验上的差距。
苹果专利自述：技术细节背后的行业价值
在专利文件中，苹果对这款传感器的技术原理进行了更严谨的阐述，也间接揭示了其对行业的潜在影响。
苹果在专利中指出，这款图像传感器的每个像素都包含 “光电二极管（PD，电荷积累区）”“浮动扩散区（FD）” 以及 “垂直位于 PD 和 FD 之间的电荷传输区”。其中，垂直电荷传输区又分为三个 “电荷调制区”（P1、P2、P3）。在全局快门模式下，P2 会充当 “像素内电荷存储区”，在电荷从 PD 经由 P1、P2、P3 传输到 FD 的过程中，临时存储电荷 —— 这正是我们前文所说的 “第二层（存储层）” 的核心功能。
苹果特别强调，这种设计的优势在于 “将存储单元集成到像素内部”，无需额外的外部存储芯片。这带来了三个关键好处：一是减少传感器的整体尺寸，更适配智能手机的轻薄机身；二是提升像素密度，在相同传感器尺寸下，能容纳更多像素，实现更高分辨率（比如未来可能出现的 “1 亿像素全局快门传感器”）；三是降低信号延迟，电荷在像素内部传输，减少了外部干扰，能更快地完成 “曝光 – 存储 – 读取” 流程，为高速连拍、高帧率视频（如 4K 120 帧）提供硬件支持。
对于应用场景，苹果在专利中提到，这款传感器可广泛用于移动设备（智能手机、平板电脑）、机器人设备（如自动驾驶汽车的视觉传感器）、安全监控设备等。这意味着，除了手机摄影，苹果未来可能将这项技术拓展到更多产品线 —— 比如为 Apple Watch 增加更清晰的运动拍摄功能，为自动驾驶汽车的摄像头提供更精准的动态画面识别，甚至为 AR/VR 设备打造更逼真的环境感知能力。
从行业角度看，苹果的这项专利可能会推动整个手机影像传感器行业的技术变革。此前，三星、索尼等传感器巨头也在探索手机全局快门技术，但大多停留在 “横向扩展存储单元” 的思路上，难以平衡画质与体积。苹果的 “垂直堆叠” 方案，为行业提供了全新的技术路径 —— 未来，我们可能会看到更多厂商跟进这一设计，让全局快门成为中高端手机的 “标配”，最终惠及所有消费者。
未来展望：全局快门时代的手机摄影会怎样？
当苹果将这项专利转化为实际产品（预计可能在 2-3 年内搭载于 iPhone），手机摄影将迎来一系列肉眼可见的变化。
对于普通用户来说，最直接的体验升级包括：
- 运动拍摄 “零畸变”：无论是拍摄孩子在操场奔跑、宠物跳跃，还是抓拍体育比赛中的精彩瞬间，画面中的人物、物体边缘都会保持笔直，不会出现 “果冻效应”，动态细节更真实。
- 灯光环境 “无闪烁”：在 KTV、演唱会、商场等 LED 灯环境下录制视频，屏幕不会再出现明暗交错的 “条纹”，视频画面亮度均匀，观感更舒适。
- 高速连拍 “更清晰”：此前手机高速连拍时，由于卷帘快门的逐行曝光，相邻照片可能出现 “错位”；而全局快门的同时曝光，能让每张照片的时间点更统一，连拍合成的 “动态照片” 或 “GIF” 会更流畅。
对于专业创作者而言，手机将成为更强大的 “移动创作工具”：
- 短视频博主可以用手机拍摄快速移动的场景（如跟随舞蹈动作的运镜），无需后期修复 “果冻效应”；
- 街头摄影师能更轻松地抓拍动态瞬间，不用担心画面畸变影响构图；
- 甚至可以用手机拍摄简单的 “慢动作电影”，高帧率视频配合全局快门，能呈现更细腻的运动细节（如水滴飞溅、气球爆炸）。
当然，这项技术的落地也可能面临一些挑战。比如，垂直堆叠的像素结构对制造工艺要求更高，可能会增加传感器的成本；同时，三层结构的功耗控制也需要优化，避免过度消耗手机电量。但以苹果在芯片自研（A 系列芯片）、制造工艺整合（与台积电的深度合作）上的能力，这些问题大概率会在产品量产前得到解决。
从更长远来看，苹果的全局快门传感器专利，不仅是一次 “技术升级”，更是对手机摄影边界的拓展。它让手机从 “记录生活的工具”，向 “专业影像创作设备” 更近了一步 —— 未来，我们或许不再需要携带沉重的相机，仅凭一部手机，就能拍出媲美专业水准的动态照片和视频。而这，正是苹果一直以来的产品哲学：用底层技术创新，让复杂的专业功能，变得普通人也能轻松使用。
